SCIの使い方(その1)

 調歩同期式シリアル通信


シリアル通信は、非同期式(調歩同期式)と同期式(クロック同期式)とに大別することができる。

I2C通信は、クロック信号を持つ同期式のシリアル通信である。

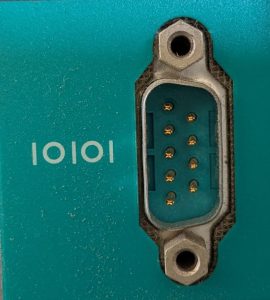

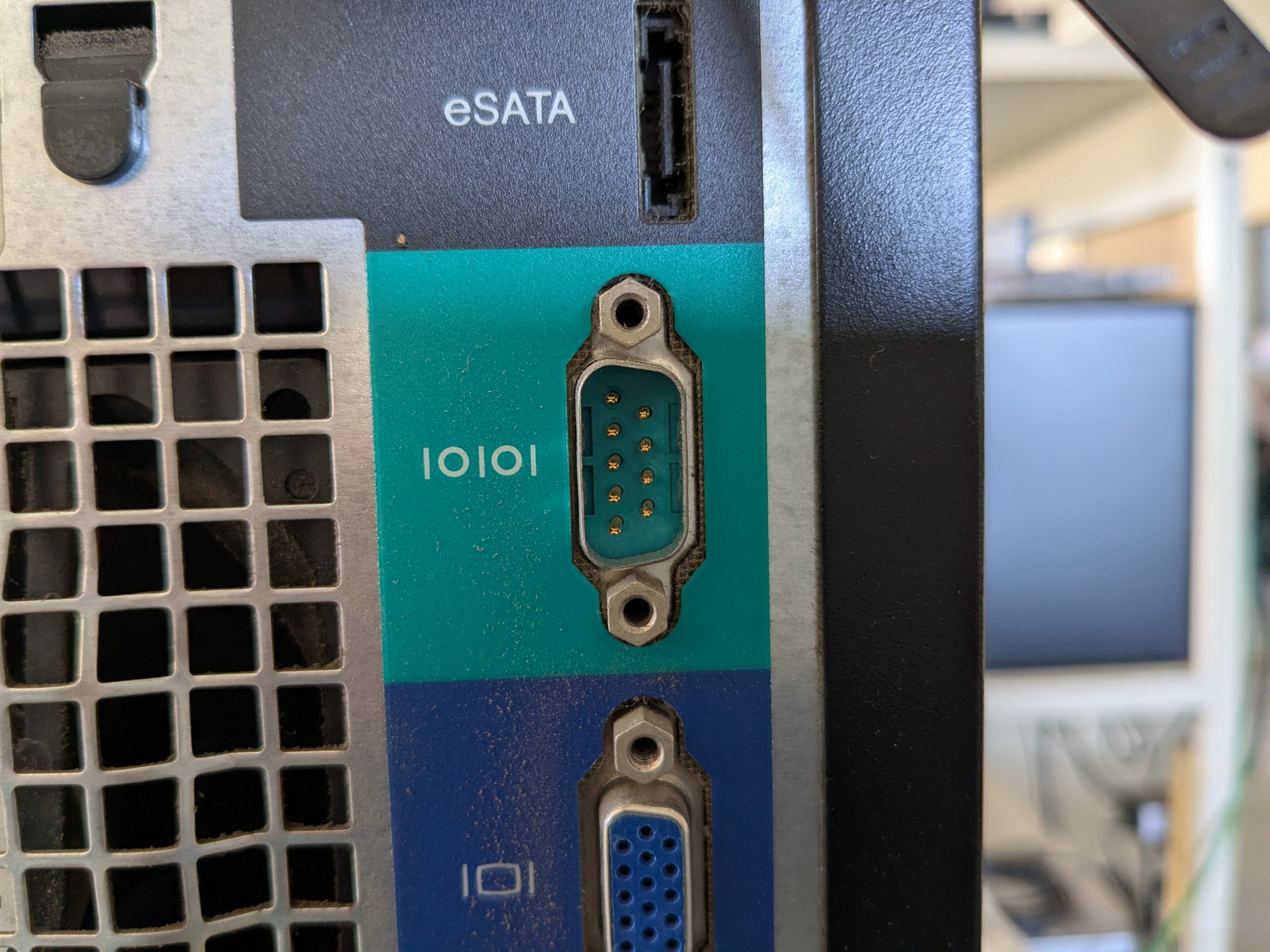

調歩同期式のシリアル通信は、クロック信号を持たないシリアル通信方式である。RS-232Cが有名であり、PCの9ピンD-subコネクタは、RS-232C準拠の通信コネクタである。

MEMEsのSH7085は、シリアル通信のためのSCI(Serial Communication Interface)を内蔵している。SCIはレジスタ設定により、非同期式にも同期式にも使用することができる。

※1:一般的に使われるUART(Universal Asynchronous Receiver / Transmitter)やUSART(Universal Synchronous / Asynchronous Receiver / Transmitter)という言葉も覚えておくと良い。SCIはUSARTの一種である。

I2Cは、クロック信号のSCK、データのSDAの二本の信号を使って通信をしていた。一本だけのデータ信号線を、信号の向きを変えながら通信するので、半二重通信となる。

SCIの調歩同期式通信においては、データ線としてTxDとRxDの二本をもつ。よって、送信しながら受信もできる、全二重通信になる。

このように、SCIのTxD(送信データ)を相手のRxD(受信データ)に接続する。調歩同期式であるのでクロック信号は存在しない。



次に、SCIを用いた調歩同期式シリアル通信のデータフォーマットを示す。

この図では、0xb4をシリアル転送している。

無通信状態のとき、データ線はHレベルである。

通信開始時にはスタートビットを送る。これは1ビット分の幅(時間)をもつLレベルの信号で、受信側にデータ送信開始を知らせるものである。受信側はこれによりデータ受信を開始する。

続いて、データを8ビット(1バイト)分順次送信している。ここではLSBファーストとなっている。LSBファーストとMSBファーストがあり、I2CではMSBファーストであった。調歩同期式の場合、LSBファーストが主に用いられている。

データ送信が終わると、ストップビットとしてHレベルを送り、1バイト分の送信が完了する。

設定によって、パリティビットを加えたり、ストップビットを2ビット幅とすることも可能である。



次の波形は、”ABCDEFG”を連続送信した時の実測波形である。

通信速度は38400bpsであり、波形上の二本のカーソル間が文字’A’である。スタートビットを’S’、ストップビットを’P’と表示している。LSBファーストであることを考慮すると、データは2進数で0100_0001、16進数で0x41となり’A’であることが確認できる。

無通信状態の後、’A’のスタートビット→LSB→・・・→MSB→ストップビット(’A’の送信完了)→’B’のスタートビット→・・・と続いている。このように、連続送信した場合は文字と文字との間に待ち時間などはなく、受信側ではスタートビットとストップビットを手掛かりにタイミングをとっている。(ハードウェアが処理しているので、ソフト側では考慮する必要はない)。

SH7085のSCI


SH7085には、SCI0~SCI2の3系統のSCIが内蔵されている。

MEMEsにおいて、各SCIは次のように接続されている。

SCI0
SCI1 USB UART-USB変換ICに接続、PCへ
SCI2 SDカード SPI通信に設定し、SDカードに接続



・SCIの構成

SCIの概略構成図を次に示す。

データを受信する際は、RxD信号がLSB→MSBの順にSCRSR(レシーブシフトレジスタ)に格納されていく。8bit分正常受信すると、SCRSRはSCRDR(レシーブデータレジスタ)にコピーされる。CPUは受信完了を待ち、コピーされたSCRDRを読み込む。

なおSCRSRはCPUがリード/ライトすることはできない。受信した結果はSCRDRに転送されたものをリードする。

送信の場合は、SCTSR(トランスミットシフトレジスタ)が空になると(送信が完了すると)、SCTDR(トランスミットデータレジスタ)に書き込まれたデータをSCTSRにコピーし、送信動作を始める。

SCTSRもCPUからリード/ライトすることはできない。送信データはSCTDRに書き込むだけであり、トランスミットシフトレジスタの値(送信動作中は刻一刻と変化している)はCPUから操作できない。

図の右側のレジスタ群は、SCIの制御を行うレジスタである。



 ・STBCR3(スタンバイコントロールレジスタ3)

他の機能モジュールと同様に、SCIモジュールも初期状態ではクロック供給が止められて、低消費電力状態になっている。

iodefine.hでは次のように定義されている。

struct st_stb {                               /* struct STB   */
       :
    union {                                   /* STBCR3       */
          unsigned char BYTE;                 /*  Byte Access */
          struct {                            /*  Bit  Access */
                 unsigned char _IIC2:1;       /*    IIC2      */
                 unsigned char _SCIF:1;       /*    SCIF      */
                 unsigned char _SCI2:1;       /*    SCI2      */
                 unsigned char _SCI1:1;       /*    SCI1      */
                 unsigned char _SCI0:1;       /*    SCI0      */
                 unsigned char _SSU :1;       /*    SSU       */
                 } BIT;
          } CR3;
       :
}



HEWでは、次のように記述する。

STB.CR3.BIT._SCI1 = 0;       /* SCI1モジュールスタンバイ解除 */



・SCSMR(シリアルモードレジスタ)

SCIの動作モードを決めるレジスタであり、SCI0~SCI2それぞれに存在する。

キャラクタ長、パリティ、ストップビット長の設定や、後述するSCBRR(ビットレートレジスタ)と組み合わせて通信速度の設定を行う。



・SCBRR(ビットレートレジスタ)

SCSMR.CKSビットと組み合わせて、通信速度の設定を行う。

調歩同期式モードでは、

B:ビットレート(bit/s)

N:SCBRRの設定値

Pφ:20MHz

n:SCSMR.CKSの値(0~3)

とすると、

という関係が成立する。

例えばPφ=20.0MHz、n=0の時、9600bit/sの速度にする場合

N=64となる。



・SCSCR(シリアルコントロールレジスタ)

送受信動作の禁止/許可、割り込み要求の禁止/許可などを設定するレジスタである。

TE, REの各ビットは、送信動作/受信動作の禁止/許可を設定するビットである。通信条件の設定が完了した後、これらのビットを1にして、送受信を許可しておく。

割り込みに関しては、必要になった時点で説明をする。



・SCSSR(シリアルステータスレジスタ)

SCIの状態を示すフラグが格納されるレジスタである。

・TDRE(トランスミットデータレジスタエンプティ) :SCTDR(トランスミットデータレジスタ)からSCTSR(トランスミットシフトレジスタ)にデータ転送が行われ、SCTDRに次のシリアル送信データを書き込むことが可能になったことを示す。

・RDRF(レシーブデータレジスタフル) : 受信したデータがSCRDR(レシーブデータレジスタ)に格納されていることを示す。

・ORER(オーバランエラー) : 受信時にオーバランエラーが発生して、異常終了したことを示す。SCSSR.RDRFが1にセットされたまま次のデータ受信を完了した時に発生する。

・FER(フレーミングエラー) : 受信時にフレーミングエラーが発生して、異常終了したことを示す。ストップビットが0であった時に発生する。

・PER(パリティエラー) : 受信時にパリティエラーが発生して、異常終了したことを示す。

・TEND(トランスミットエンド) : 送信キャラクタの最終ビットの送信時にSCTDRに有効なデータがなく、送信を終了したことを示す。

TDREとTENDは似ているが、TENDは最終ビットを送り出して送信動作が完了した時点で1になるのに対し、TDREは最後のバイトの送信開始の時点で1になる。TDREを監視することにより、切れ目なく送信動作を続けることが可能になる。



送受信手順


・1バイト送信

1バイト(1文字)送信のフローチャートを次に示す。

SCSSR.TDRE(トランスミッタデータレジスタエンプティ)をリードし、TDRE=1(エンプティを示している)であれば、送信データを書き込む。書き込んだ後、TDREビットを0クリアしておく(TDREビットは自動でクリアされないので、ここでクリアしないと次回リード時に1のままである)。

このフローチャートを抜けた状態では、TxD信号線上はまだデータが送られている途中である可能性がある。本当に送信が完了したことを検出したい場合は、SCSSR.TENDビットを確認する。



・複数バイト送信

複数バイト送信のフローチャートを次に示す。

1バイト送信(SCTDRに送信データを書き込んだ)後、TDRE=1(送信データレジスタが空になった)を待ち、次の1バイトを書き込む。全データを書き込んだら、送信完了である。

1バイト送信と同様に、TxD信号線上も送信完了したことを検出したい場合は、SCSSR.TENDビットを確認する。



・1バイト受信

1バイト受信のフローチャートを次に示す。

まず、SCSSR.RDRF(レシーブデータレジスタフル)をリードする。RDRF=0の時は未受信状態を示している。受信を完了するとRDRF=1になるので、SCRDR(受信データレジスタ)を読み出し、RDRFフラグを0クリアしておく。

複数バイト受信する場合は、この手順を必要なだけ繰り返せばよい。

このフローチャートでは、エラー処理を一切省いてある。信頼性の高いプログラムにはエラー処理が必須であるが、今回は基本技術習得を目的とすること、MEMEsボード内での通信であることなどからエラーについては考慮していない。

演習


次のワークスペースをダウンロードし、展開する。

SCI1.zip

・演習1

SCI1_1.cの関数sci1_putch()SCI1に1バイト送信する関数であるが、未完成である。上のフローチャートを参考にして、この関数を完成せよ。

正常動作すると、Htermに’A’と表示される。

・演習2

SCI1_1.cの関数sci1_putstr()はSCI1に文字列を送信する関数であるが、未完成である。上のフローチャートを参考にして、この関数を完成せよ。

正常動作すると、Htermに”BCDEFG”と表示される。

・演習3

SCI1_1.cの関数sci1_getch()はSCI1から1バイト読み込む関数であるが、未完成である。上のフローチャートを参考にして、この関数を完成せよ。

正常動作すると、Htermから送信した文字がMEMEsのLCDに表示される。
